콘크리트 펌프카
2023-교육혁신실-844
Ⅰ 개요

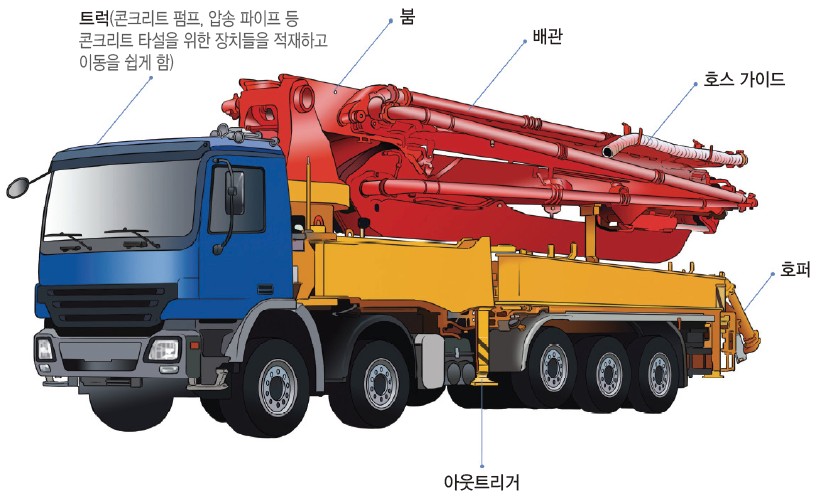

- 트럭에 콘크리트 펌프와 압송 파이프를 장착하고 이동을 자유롭게 하여 콘크리트 믹서 트럭에서 생 콘크리트를 호퍼로 받아 펌프에 의해 파이프를 통하여 압송하는 기계이다.
- 장착 형식에는 트럭 장착형 펌프카, 수송파이프 및 붐(boom)을 갖춘 펌프카, 정치식 콘크리트 펌프카 등이 있다.
Ⅱ 펌프의 구동방식
- 기계식 펌프 : 피스톤식 콘크리트 펌프의 기본 형식이라고 말할 수 있으며, 호퍼에 담겨진 생 콘크리트를 흡입밸브를 통해 실린더 내로 흡입 후 피스톤 압력으로 타설 장소로 압송
- 유압식 펌프 : 압송실린더 내에 공급된 생 콘크리트를 다단 원심펌프에 의해 발생하는 유압으로 피스톤을 작동시켜 흡입 압송하는 기계
- 수압식 펌프 : 콘크리트 피스톤의 후부를 직접 수압으로 구동시키는 기계
Ⅲ 콘크리트 펌프카 재해발생 유형
부딛힘, 깔림 감전
- 콘크리트 타설 중 콘크리트 타설용 호스가 요동치면서 근로자와 부딪힘
- 콘크리트 운반차량 후진 중 주변 근로자가 충돌하면서 차량 바퀴에 깔림
- 콘크리트 운반 트럭 위에 올라가 차량상태 점검 중 실족하여 추락
- 콘크리트 펌프카를 이용한 타설 작업 중 펌프카 붐대가 중심을 잃고 넘어지면서 타설장비 쓰러짐
- 산소 및 가스농도를 측정하지 않고 콘크리트 양생장소 출입 시 산소 결핍, 유해가스에 질식
- 콘크리트 펌프카 붐 인장 및 조작 중 붐대가 주변 고압선에 접촉되면서 감전
- 콘크리트 양생작업 중 열풍기 과열에 의한 화재 발생
Ⅳ 콘크리트 펌프카 작업 안전수칙
- 엔드호스 길이 초과 사용금지 등 장비 제원 범위 내 사용기준을 준수하여 작업을 실시
- 콘크리트 펌프카 넘어짐방지를 위해 견고한 지반에 장비 설치 여부
- 콘크리트 펌프카 붐의 특고압선 접촉 감전사고 방지를 위해 충분한 이격거리 확보 또는 절연용 방호구를 설치
- 콘크리트 펌프카의 붐 조정 시 주변전선에 접촉될 위험은 없는지 확인
- 사용하는 기계의 종류 및 능력, 운행경로, 작업방법 등 작업계획서를 작성하고 그 내용을 해당 근로자에게 고지
- 콘크리트 타설 시 호스의 고정상태 확인
- 아웃트리거의 고정 상태 확인
- 콘크리트 파이프의 연결상태 확인
- 지정된 제한속도를 준수하고 있는지 확인
- 운전원의 자격 확인
- 작업 시 작업반경 내 타작업자 출입을 제한하고 유도자 배치
- 후진 시 경보장치 상태 확인
Ⅴ 콘크리트 타설 장비반입 안전수칙
- 콘크리트 펌프카의 아웃트리거 전용 받침대 사용 확인
- 레미콘 호스 및 파이프의 견고한 연결상태 점검
- 붐 설치 시 주변 고압선 방호조치 및 이격거리 확보
- 콘크리트 펌프카 붐 연결부 탈락 위험성에 대한 사전점검 실시
- 운전자가 콘크리트 타설 위치에서 시야가 확보되는지 점검
- 콘크리트 펌프카의 아웃트리거 하부 받침대가 견고한 지반에 설치되는지 점검
- 콘크리트 펌프카의 아웃트리거 충분히 확장
- 콘크리트 펌프카 정비 시 유압장치 고장에 의한 붐 낙하방지조치
Ⅵ 콘크리트 반입 및 운반 안전수칙
- 레미콘 트럭 상부에서 작업 시 추락 위험성 파악
- 콘크리트 배출슈트 조작 시 끼임 위험성 파악
- 운전기사의 자격 및 보험여부 확인
- 레미콘 트럭의 현장 반입 경로 사전 확인
- 레미콘 트럭과 콘크리트 펌프카와의 충돌 위험성 파악 및 예방조치 실시
- 작업구역 내 접근방지책 설치확인
- 개인보호구 착용확인
Ⅶ 콘크리트 타설 및 다짐 안전수칙
- 콘크리트 파이프의 연결부는 전용클립으로 견고하게 고정
- 콘크리트 타설장소의 개구부, 슬라브 단부의 안전조치
- 콘크리트 타설 근로자의 안전모, 보호장갑, 안전장화 등 착용 확인
- 진동기의 감전 예방조치 점검
- 콘크리트 호스의 조정 손잡이 안전설치
- 호퍼로 타설 시 갑작스런 낙하에 대비
- 콘크리트 피니셔 회전부에 접촉되지 않도록 방호조치 점검
- 콘크리트 호스와 파이프 사이의 견고한 연결 점검
- 철근 배근 상부 이동에 필요한 작업발판 설치 확인
Ⅷ 콘크리트 양생 및 보양 안전수칙
- 콘크리트 양생용 열풍기에 감전 방지조치
- 콘크리트 양생용 갈탄 사용 시 적절한 환기조치 점검
- 콘크리트 양생용 갈탄 교체 시 관리감독자의 지휘
- 콘크리트 양생장소 주변의 개구부 등에 방호조치 점검
- 콘크리트 양생장소 출입 시 질식이나 중독의 위험 있으므로 공기호흡기 등 적절한 호흡용 보호구 착용 후 출입할 것
- 콘크리트 양생장소에 소화기 비치 등 화재 예방조치
- 콘크리트 양생 시 야간작업용 조명시설 설치확인
